Designazione internazionale
Egm
470
EN
CuSn4Zn2PS-C
DIN CEN
CC470K
IT
RG+
ASTM(CDA)
–
BS
–
Composizione chimica
Cu [%]
90,0 – 96,0
Pb [%]
≤ 0,6
Sn [%]
≤ 0,3
Fe [%]
≤ 0,3
Ni [%]
≤ 0,3
All [%]
≤ 0,01
As [%]
≤ 0,02
Cr [%]
≤ 0,2
Mn [%]
–
Bi [%]
≤ 0,2
Cd [%]
≤ 0,010
P [%]
0,01 – 0,10
S [%]
0,20 – 0,60
Sb [%]
≤ 0,1
Si [%]
≤ 0,01
Zn [%]
1,0 – 3,0
Compatibilità
EUPL European Positive List
4MS UBA LIST 5 μg/l
4MS UBA LIST 10 μg/l
DM 174:2004
AB 1953 California
NSF/ANSI/CAN 372
2000/53/CE ELV
2011/65/CE RoHS secondo cat. 2018/741/UE
EN 1982:2024 Lingotti e getti
Proprietà di fabbricazione
Asportazione truciolo
Stampaggio a caldo
Deformabilità a freddo
Resistenza alla tensocorrosione
Resistenza alla dezincificazione
Caratteristiche fisiche
| Densità | 9.0 g/cm3 |
| Conducibilità elettrica | 11.6 MS/m |
| Conducibilità elettrica | 20 IACS % |
| Conducibilità termica | 85 W/mK |
Proprietà meccaniche
| Stato fisico | Diametro / Chiave [mm] | Resistenza a trazione Rm [N/mm2] | Snervamento Rp0.2 [N/mm2] | Allungamento A [%] | Durezza HB |
|---|---|---|---|---|---|
| GC continous | 20 – 50 | (250) | (110) | (13) | (65) |
NB: Le proprietà meccaniche sono puramente indicative.
Caratteristiche tecniche
Dimensioni
| Tolleranze standard | ||||
|---|---|---|---|---|
| D/CH | d | D/CH | d | |
 |

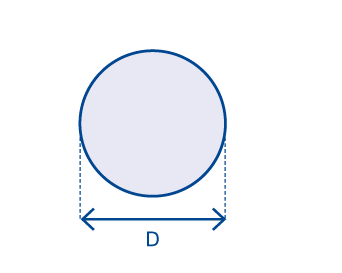

20-50 mm | −0; +0,5 | ||
 |

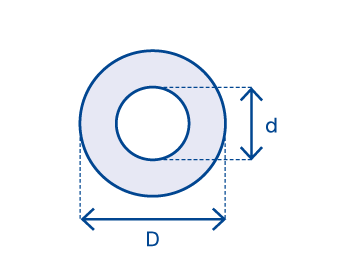

20-50 mm | (D−d)/2 min 5 mm |
−0; +0,5 | −0,5; +0 |
 |
20-50 mm | (D−SW)/2 min 5 mm |
−0; +0,4 | -0; +0,4 |
 |

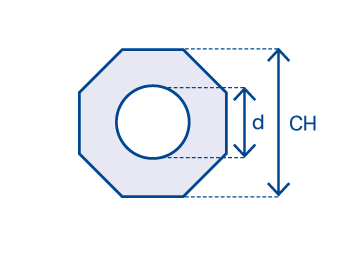

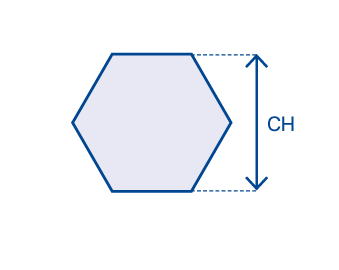

20-45 mm | −0; +0,5 | ||
 |

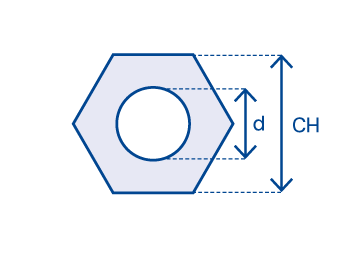

20-45 mm | (CH−d)/2 min 5 mm |
−0; +0,5 | −0,5; +0 |
 |

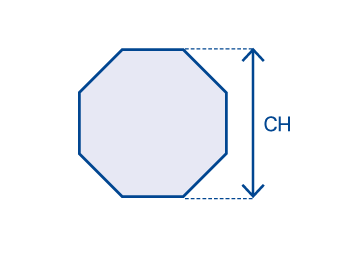

20-45 mm | −0; +0,5 | ||
 |
20-45 mm | (CH−d)/2 min 5 mm |
−0; +0,5 | −0,5; +0 |

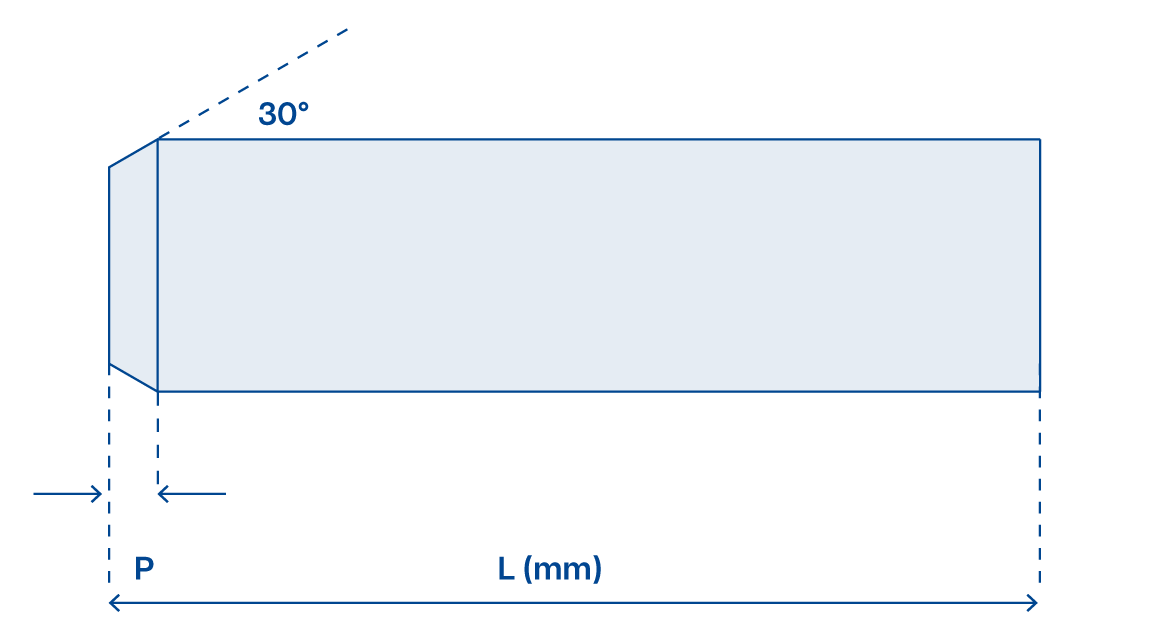

Forme dell’estremità
| Estremità smussate Tondi e poligonali (mm) | ||
|---|---|---|
 |
Ø / CH
> – ≤ |
P (punta)
min. – max. |
| 20 – 30 | 3 – 5 | |
| 30 – 40 | 4 – 7 | |
| 40 – 50 | 7 – 10 | |
NB: le misure minime e massime per le estremità sono solo indicative. Requisiti specifici relativi alla lunghezza delle estremità devono essere valutati e concordati al momento dell’ordine.
Lunghezza e rettilinearità
 |
Lunghezza | |||
| > | ≤ | Lunghezza (mm) | Tolleranze (mm) | |
| 20 | 50 | 3000 | +/- 100 | |
| 20 | 50 | 4000 | +/- 100 | |
| Massima deviazione di rettilineità tondi | ||||
| > | ≤ | Localizzata ogni 1000 mm | ||
| 20 | 50 | 1 mm | ||
 |
Lunghezza | |||
| > | ≤ | Lunghezza (mm) | Tolleranze (mm) | |
| 20 | 45 | 3000 | +/- 100 | |
| 20 | 45 | 4000 | +/- 100 | |
| Massima deviazione di rettilineità poligonali | ||||
| > | ≤ | Localizzata ogni 1000 mm | ||
| 20 | 45 | 2,0 mm | ||
Altro
Tutte le barre sono fornite in lunghezze nominali di 3000 mm, con punta (P) e Taglio sega (TS). Su richiesta, il prodotto può essere fornito con estremità diverse da quelle indicate e con lunghezze nominali fino a 4000 mm. Il prodotto viene fornito in fasci di circa 1000 Kg chiusi da 3 o 4 reggette metalliche. Gli imballaggi con altre caratteristiche devono essere valutati e concordati al momento dell’ordine.
