DESIGNAZIONE INTERNAZIONALE
Egm
612
En
CuZn39Pb2
DIN CEN
CW612N
ASTM(CDA)
C37700
AFNOR
CuZn39Pb2
BS
CZ128
JIS
C380
CARATTERISTICHE PRINCIPALI
Lega per lavorazione libera ad alto contenuto di rame per aumentarne duttilità e formabilità a freddo. Inclusa nell’elenco 4MS.
COMPOSIZIONE CHIMICA
Cu
[%]
59,0 - 60,0
Pb
[%]
1,6 - 2,2
Sn
[%]
≤ 0,3
Fe
[%]
≤ 0,3
Ni
[%]
≤ 0,1
Al
[%]
≤ 0,05
As
[%]
-
Σ altri
[%]
≤ 0,2
Zn
[%]
Resto
COMPATIBILITÀ
Torneria
Stampaggio a caldo
PROPRIETÀ DI FABBRICAZIONE
CARATTERISTICHE FISICHE
| Densità | 8.44 g/cm3 |
| Conducibilità elettrica | 13.8 MS/m |
| Conducibilità elettrica | 23 IACS % |
| Conducibilità termica | 120 W/mK |
PROPRIETÀ MECCANICHE
| Stato fisico | Diametro / Chiave [mm] | Resistenza a trazione Rm [N/mm2] | Snervamento Rp0.2 [N/mm2] | Allungamento A [%] |
Durezza HB |
|---|---|---|---|---|---|
| M | 7 - 75 | (390 - 550) | (180 - 450) | (5 - 35) | (110 - 150) |
NB: Le proprietà meccaniche sono puramente indicative.
TIPOLOGIE E FORMATI DISPONIBILI
| Diametro nominale (mm) | Tolleranze (mm) | |||
|---|---|---|---|---|
| > | ≤ | Classe A (tolleranze standard) |
Classe B | Classe C |
| > 7 | 10 | +0 / -0,06 | +0 / -0,036 | +0 / -0,025 |
| 10 | 18 | +0 / -0,07 | +0 / -0,043 | |
| 18 | 30 | +0 / -0,08 | +0 / -0,052 | |
| 30 | 50 | +0 / -0,16 | - | |
| 50 | 75 | +0 / -0,16 | - |
| Chiave nominale (Ch. mm) | Tolleranze (mm) | |
|---|---|---|
| > | ≤ | Classe B |
| > 7 | 10 | +0 / -0,09 |
| 10 | 18 | +0 / -0,11 |
| 18 | 30 | +0 / -0,13 |
| 30 | 45 | +0 / -0,16 |

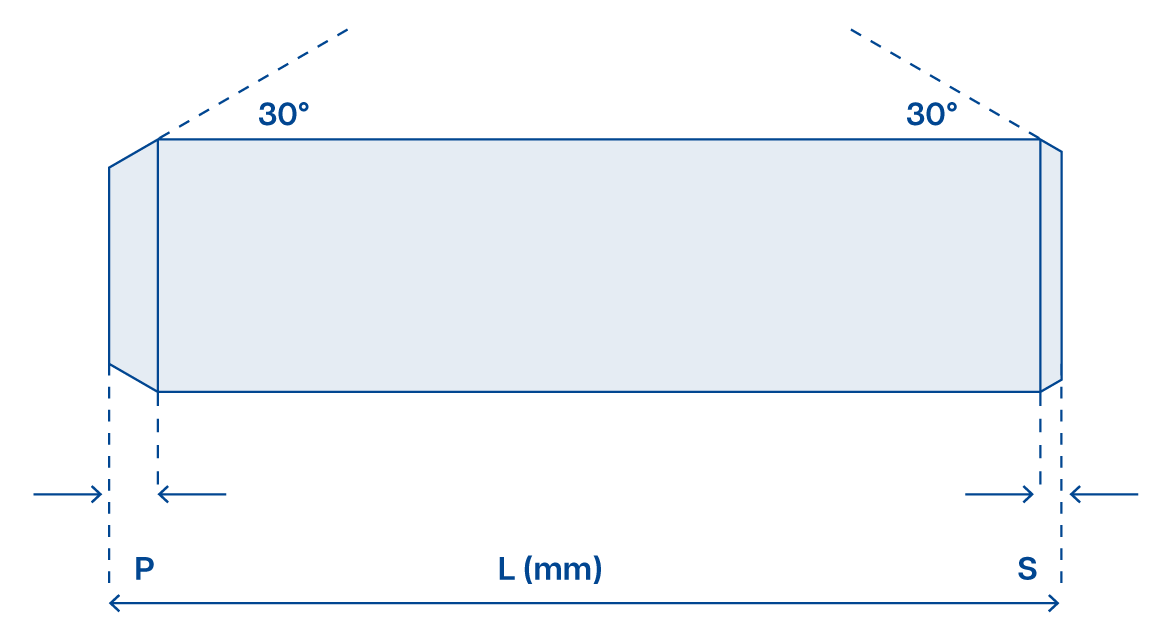

FORME DELLE ESTREMITÀ
| Estremità smussate Tondi (mm) | |||
|---|---|---|---|
|
Ø
>≤ |
P (punta) min.max. |
S (smusso) min.max. |
| 7 10 | 2 3,5 | 2 3,5 | |
| 10 20 | 2 4,5 | 2 4,5 | |
| 20 30 | 3,5 6,5 | 3,5 6,5 | |
| 30 42 | 4 6,5 | 4 6,5 | |
| 43 75 | 6 8 | 6 8 |

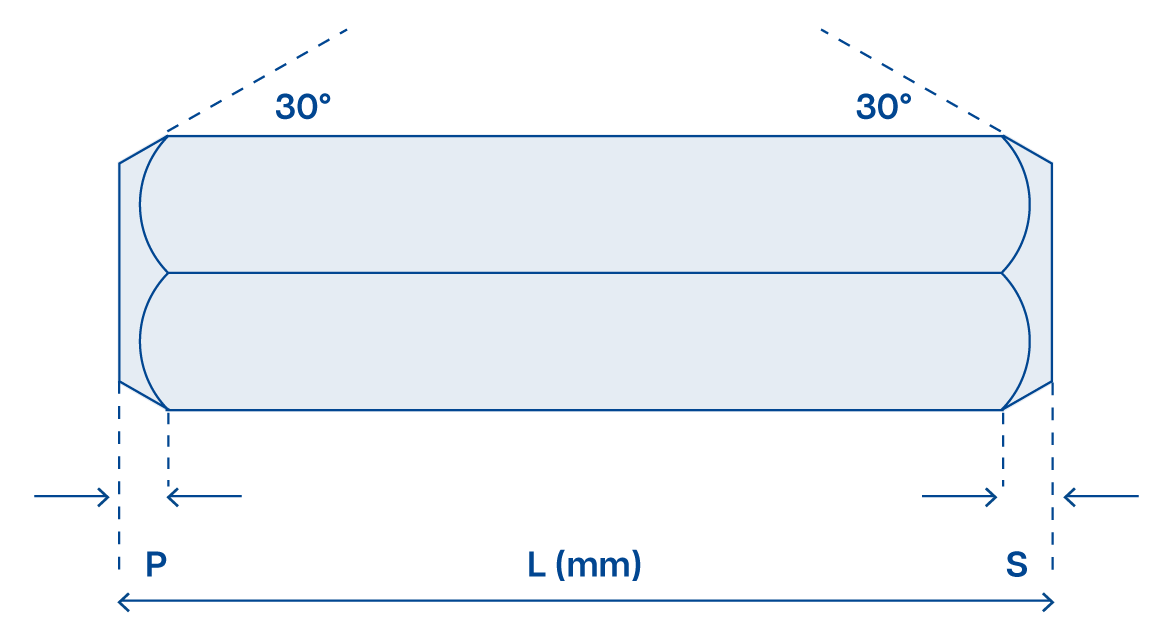

| Estremità smussate Esagoni (mm) | |||
|---|---|---|---|
|
Ch.
>≤ |
P (punta) min.max. |
S (smusso) min.max. |
| 7 10 | 2 3,5 | 0,4 1,5 | |
| 10 20 | 2 4,5 | 0,5 2 | |
| 20 32 | 3,5 6,5 | 0,6 2,5 | |
| 32 45 | 5 8 | 1 4 |
NB: le misure minime e massime per le estremità sono solo indicative. Requisiti specifici relativi alla lunghezza delle estremità devono essere valutati e concordati al momento dell’ordine.
LUNGHEZZE E RETTILINEARITÀ
| Lunghezza | |||
|---|---|---|---|
| > | ≤ | Lunghezza (mm) | Tolleranze (mm) |
| > 7 | 42 | 3050 | + 50 |
| 42 | 75 | 3050 | + 100 |
| Massima deviazione di rettilineità | |||
|---|---|---|---|
| > | ≤ | Localizzata ogni 400 mm | Sull'intera lunghezza L della barra(L ≥ 1m) |
| > 7 | 50 | 0,4 mm | 1,0 X L |
| Lunghezza | |||
|---|---|---|---|
| > | ≤ | Lunghezza (mm) | Tolleranze (mm) |
| > 7 | 30 | 3050 | + 50 |
| 30 | 45 | 3050 | + 100 |
| Massima deviazione di rettilineità | |||
|---|---|---|---|
| > | ≤ | Localizzata ogni 400 mm | Sull'intera lunghezza L della barra(L ≥ 1m) |
| > 7 | 50 | 0,6 mm | 1,5 X L |
NB: la rettilinearità deve essere misurata secondo il paragrafo 6.5.3 delle norme EN 12164: 2016).
ALTRI SERVIZI
Tutte le barre di tornitura (da Ø7 a Ø75 e da Ch.7 a Ch.45) sono fornite in lunghezze nominali di 3000 mm, con punta (P) e smusso (S). Su richiesta, il prodotto può essere fornito con estremità diverse da quelle indicate e con lunghezze nominali fino a 5000 mm. il prodotto viene fornito in fasci di circa 1000 Kg chiusi da 3 o 4 reggette metalliche e carta tra barre e reggette. Gli imballaggi con altre caratteristiche devono essere valutati e concordati al momento dell’ordine.
